КОМПАС-ЭЛЕКТРИК: осваиваем вместе с читателями

Анатолий Астратов, Лев Теверовский

Эта публикация открывает цикл статей, посвященных новому программному продукту в семействе КОМПАС. На протяжении нескольких номеров журнала мы с вами, уважаемые читатели, узнаем об основных возможностях системы КОМПАС-ЭЛЕКТРИК, о приемах работы с базами данных, со схемами и таблицами и о многом другом. Первая статья носит скорее обзорный характер. Поскольку "САПР и графика" уже рассказывала о выходе системы и ее основных параметрах в № 9 за 2003 год (статья "Прибавление в семействе»), то сегодня основной акцент мы сделаем на новшествах, появившихся в новом релизе (он вышел в конце января текущего года).

Назначение системы.

Напомним, что система предназначена для автоматизации проектирования и для выпуска комплекта до-кументов (схем и отчетов к ним) на электрооборудование объектов производства. В качестве объектов производства могут быть любые объекты, в которых для выполнения электрических связей используется проводной монтаж. Это и низковольтные комплектные устройства (НКУ), и системы релейной защиты и автоматики (РЗА), и АСУ технологических процессов, и многое другое. Систему можно применять в институтах, конструкторских бюро и отделах, которые проектируют электроприводы, нестандартное оборудование.

Преимущества предприятия от использования системы.

  • Повышается скорость создания и оформления документов проекта — система обладает функциями автоматического формирования большей части документов в проекте;
  • Исключение рутинных операций - каждая комплектующая единица проекта вводится только один раз, и при формировании различных документов дальнейшее использование ее данных происходит автоматически.
  • Повышение качества выпускаемых предприятием изделий - система обладает рядом эле-ментарных контрольных функций, отсутствующих при ручном проектировании.
  • Рост качества оформления документов — все графические обозначения электроаппаратов во всех документах проекта приведены к единому представлению, элементы оформления чертежей полностью соответствуют требованиям ЕСКД.
  • Единое информационное пространство предприятия — наличие комплекса CAD/CAM/CAE/PDM систем компании АСКОН позволит всем подразделениям предприятия, как конструкторским, так и технологическим, работать в едином информационном пространстве.

Все эти преимущества в целом повышают конкурентоспособность изделий, а соответственно — и самого предприятия.

Структура системы.

Система состоит из двух основных модулей: базы данных и редактора схем и отчетов.

База данных системы содержит комплектующие изделия, применяемые в проектах, а также условные графические обозначения (УГО), используемые при создании схем электрического вида. База данных уже имеет первичное наполнение — около 4000 типоисполнений изделий и около 350 графических обозначений, но в тоже время является открытой для пользователя. Это означает то, что в нее в любой момент времени можно добавлять новые комплектующие изделия и УГО. Для повышения удобства и комфорта работы с базой данных в системе имеется Менеджер базы данных комплектующих и Менеджер библиотеки условных графических обозначений, а также Мастеры сохранения УГО для различных типов схем.

В Редакторе схем и отчетов осуществляется создание, редактирование, оформление и вывод на печатающие устройства документов проекта. Для управления файлами проектов и их документами в редакторе предусмотрен менеджер проектов. Под управлением здесь понимается создание, сохранение проектов и документов, а также навигация между ними.

Используемые СУБД.

На сегодняшний день база данных системы может работать на платформе следующих систем управления базами данных (СУБД): Microsoft SQL Server 2000; Microsoft Access 2002; Borland InterBase V6. И на этом перечень поддерживаемых СУБД не ограничится — следующей СУБД станет Oracle.

Графическая платформа.

В качестве графической платформы используется чертежно-графическая система КОМПАС-3D V6 Plus, а точнее - модуль двухмерного конструирования КОМПАС-ГРАФИК. Сама система уже не нуждается в особом представлении. Она широко известна как в России, так и в странах ближнего зарубежья. Сегодня почти 2000 предприятий самого разного профиля с успехом используют различные системы КОМПАС в повседневной деятельности. И количество пользователей постоянно увеличивается.

Возможности КОМПАС-ЭЛЕКТРИК. Основные функции системы в целом:

  • добавление и редактирование комплектующих в базе данных; добавление новых УГО в библио-теку и настройка ее структуры;
  • вставка УГО из библиотеки в схему электрическую принципиальную, его обработка и выполне-ние контрольных функций;
  • построение и редактирование линий электрической связи, электрических шин, групповых линий связи;
  • ручная и автоматическая расстановка маркировки проводов;
  • вставка спецсимволов линий связи (экран, кабель, коаксиальный проводник, скрутка и т.п.), влияющая на выбор типа проводника;
  • функция централизованной корректировки электрических связей в изделии (Сводная таблица, Диалог изменения внешних трасс);
  • автоматическое формирование клеммников по ходу работы над проектом;
Набор функций постоянно увеличивается. Многие из них появляются, в том числе и по предложениям первых пользователей.

Первые итоги и прогнозы

Пользователи внимательно изучают новый продукт КОМПАС-ЭЛЕКТРИК, его возможности и перспективы. Уже несколько десятков предприятий приобрели систему или взяли ее в опытную эксплуатацию, выполнили свои первые проекты. Но даже первые месяцы промышленного использования продукта показывают, что его ожидает хорошее будущее. Тем более что "родители" не устают прививать ему все новые навыки и способности.

Какие новшества появились нового после выхода первой версии системы.

Система находилась в постоянном, активном развитии и ко второй версии получила следующие новшества:

  • Значительно расширилась номенклатура базы данных и библиотеки УГО: в 5 раз (до 4000 типо-исполнений), увеличилась база данных комплектующих изделий, в 3,5 раза (около 350 УГО), выросла библиотека УГО;
  • Ранее схемы соединений могли быть выполнены только адресным способом. Теперь появилась возможность в этих схемах показывать трассы прокладки проводов;
  • Добавился новый тип документа — тактовая циклограмма (рис. 1);
  • Увеличился перечень поддерживаемых СУБД: в первой версии использовалась СУБД InterBase (или ее аналог FireBird), теперь можно также применять MS SQL Server и MS Access. При этом существует возможность быстрого перевода базы данных на любую СУБД непосредственно на предприятии;
  • Реализована возможность объединения разных баз данных в одну;
  • Появилась возможность добавления нового аппарата в базу данных непосредственно из доку-мента проекта, находящегося на стадии разработки;
  • Добавлена долгожданная функция "резиновости" и "затягивания" линий электрической связи;
  • Также появилось множество других сервисных функций, повышающих комфортность работы конструктора с системой.

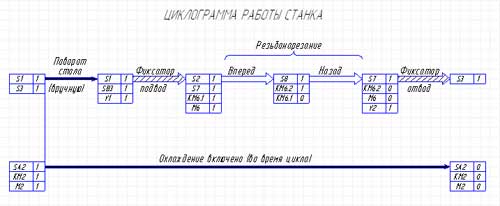

Рис. 1 Тактовая циклограмма работы станка
Рис. 1 Тактовая циклограмма работы станка

Основные направления развития системы

На ближайшую перспективу развития системы намечены следующие шаги:

  • тесная интеграция с системой управления составом изделия ЛОЦМАН:PLM;
  • наполнение базы данных комплектующими изделиями зарубежных производителей;
  • введение в систему расчетного модуля;
  • реализация трехмерного представления аппаратов в схемах расположения.
