Проектирование в КОМПАС-3D становится фотореалистичнее

Вячеслав Каширский, Александр Ракчеев

Мы уже привыкли к тому, что система КОМПАС-3D — полноценная САПР для твердотельного моделирования, и конструктор, работающий в ней, оснащен удобным инструментом для решения своих задач.

При демонстрации конструкторских замыслов перед коллегами или заказчиками считается хорошим тоном сопровождать каждую новую разработку эффектным фотореалистичным изображением получаемого изделия. В настоящее время мы уже не можем представить каталоги изделий и деталей, разного рода документацию, рекламные буклеты без хороших тонированных изображений изделий, выполненных в виде сложных сцен, с комплексным освещением и использованием материалов-текстур с разнообразными оптическими свойствами.

Как они обычно создаются? Чтобы получить качественное изображение трехмерного изделия, профессиональные дизайнеры и специалисты по 3D-графике, как правило, используют дорогие и мощные приложения. В настоящее время существует большое количество подобных систем. Получение качественной визуализации — процесс достаточно непростой, требующий немалых усилий и дорогой высокопроизводительной техники.

Но как быть, если вы как конструктор, работая в своей основной рабочей системе КОМПАС-3D, создавая изделие, стремитесь тут же получить его фотореалистичное изображение, когда это изделие еще не существует в природе? В данной ситуации Вам поможет наше новое приложение Библиотека фотореалистики, название которой уже говорит об ее основном назначении — создании фотореалистичного изображения с трехмерной детали или сборки. Данная библиотека разработана совместно со специалистами ООО ПРА "Эстетика" (г. Саратов), наверное, единственными отечественными разработчиками в области приложений для получения подобных презентаций и анимаций, и представляет собой прикладное приложение, интегрированное в систему КОМПАС-3D.

Библиотека фотореалистики — приложение, полностью интегрированное в КОМПАС-3D
Библиотека фотореалистики — приложение, полностью интегрированное в КОМПАС-3D

С самого начала перед разработчиками была поставлена задача получения небольшого, простого и функционального приложения. Библиотека выполнена в виде окна просмотра результатов со стандартными элементами управления — изменения ориентации, параметров вращения, перемещения, масштаба. Приложение осуществляет прямое чтение созданных трехмерных моделей и позволяет буквально "на лету" достаточно просто создавать их эффектные высококачественные изображения! Это действительно очень просто. Для получения конечного изображения требуется всего несколько шагов. Давайте ознакомимся с ними.*

В первую очередь для моделей, полученных в КОМПАС-3D, потребуется выбрать материалы (текстуры). Библиотека содержит большой перечень. Материалы библиотеки обладают оптическими свойствами, и каждому из них могут быть заданы, к примеру, глянец, амплитуда, прозрачность или зеркальность. Помимо того что библиотека содержит большое количество готовых материалов, пользователю предоставлены возможности по созданию собственных. Для каждого материала библиотеки могут быть использованы как готовые текстуры, так и самостоятельно сформированные цвета. В качестве текстур можно выбирать растровые файлы следующих расширений: bmp, jpg, tiff, tga. Материалы и текстуры можно присваивать не только деталям в сборках, но и отдельным граням одной детали.

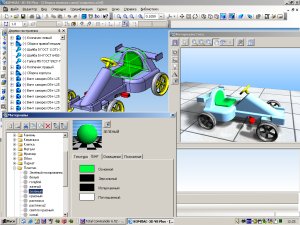

Материал назначается очень просто. Для этого необходимо выделить элемент, выбрать материал и нажать кнопку «Назначить»
Материал назначается очень просто. Для этого необходимо выделить элемент, выбрать материал и нажать кнопку «Назначить»

После назначения материалов пользователь переходит к подбору окружающей модель сцены. В качестве окружающей сцены могут быть использованы разнообразные площадки, помещения, а также стандартные фоновые изображения. В базе библиотеки уже представлен большой набор всех этих вариантов оформления.

Как и в случае с материалами, пользователю предоставлена возможность назначения собственных текстур элементам сцены. Также стоит отметить, что размеры элементов сцены настраиваемы, т.е. можно задавать, к примеру, высоту стен помещения, размеры пола.

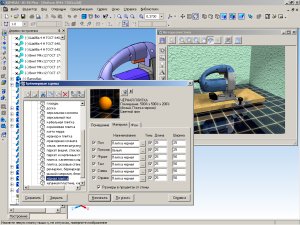

Имеется обширная база разнообразных сцен. Пользователь может создавать и настраивать сцены по своему усмотрению
Имеется обширная база разнообразных сцен. Пользователь может создавать и настраивать сцены по своему усмотрению

Любой художник, работающий с 3D-графикой, согласится с нами, что освещение — фундаментальная составляющая выразительности любой сцены. Сколь угодно сложная модель при плохом освещении не даст должного эффектного изображения. И наоборот, правильный, продуманный свет представит ваше творение во всей красе. Библиотека фотореалистики позволяет создавать сложные сцены, используя разнообразные источники освещения и их комбинации. Приложение поддерживает работу с такими источниками света, как точечный, прожектор и направленный. Каждый источник может быть позиционирован при помощи точного задания его координат или ручного перемещения в общей сцене изделия.

В базе данных источников света находятся самые разные схемы освещений, они представляют собой комбинации, выбирая которые пользователь может получать разнообразные эффекты подсветки. Или самостоятельно настроить, например, отбрасывание тени, отрегулировать коэффициенты затухания и цвета источников света. Как правило, в трехмерной среде CAD-систем по умолчанию используются бесцветно-серо-белые источники света. Комбинируя освещение, вы оживите ваше изображение.

Привнесите живой свет в ваше изделие
Привнесите живой свет в ваше изделие

Если изделие содержит логотип предприятия или какие-либо наклейки, можно воспользоваться библиотекой, чтобы наложить данные изображения на модель. Создайте наклейку в виде растрового файла, в библиотеке наложите ее на требуемое место и подгоните, задав размеры.

Размещение наклейки на изделии
Размещение наклейки на изделии

Пройдя вышеуказанные этапы подготовки сцены, перед получением фотореалистичного изображения задайте требуемое разрешение получаемой картинки, а собственно рендеринг запускается одной кнопкой, после чего полученное изображение вы можете сохранить в файл, используя распространенные растровые расширения bmp, jpg, tiff, tga. Таким образом, Библиотека фотореалистики в настоящий момент позволяет с наименьшими затратами создавать в КОМПАС-3D качественное изображение проектируемого изделия задолго до его выпуска в жизнь.

Настройка параметров рендеринга
Настройка параметров рендеринга

* При подготовке статьи использованы модели электролобзика (ОАО «Завод Фиолент», Симферополь, Украина), детского автомобиля (филиал ГО ВПО «Самарский государственный технический университет», г. Сызрань), редуктора (Белгородский государственный технологический университет).
